A PTFE CG25 a natúr PTFE szénnel és grafittal erősített változata. Nagyobb merevséggel, mérettartással, kisebb kúszással rendelkezik. Esd anyag, elektromosan nem szigetel. Jobb a siklási tulajdonsága és a kopásállósága a natúr PTFE-hez képest.

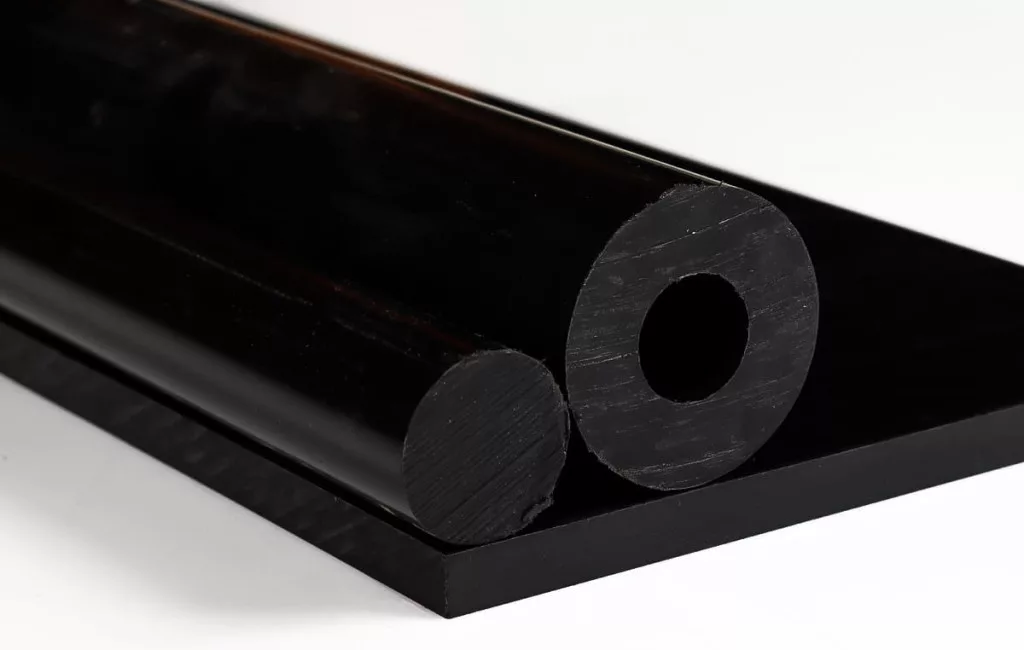

A terméket 1 folyóméteres szálakban értékesítjük, kör profilú rudakban, a feltüntetett ár 1 folyóméterre vonatkozik. Képünk illusztráció.

1 folyóméter súlya a gyártói adatok alapján ~5.292 kg, a termék súlya és vastagsága gyártásonként eltérhet (+/- 2%).

Részletek

A terméket 1 folyóméteres szálakban értékesítjük, kör profilú rudakban, a feltüntetett ár 1 folyóméterre vonatkozik. Képünk illusztráció.

A PTFE CG25 termékcsalád jellemzői

A PTFE, azaz teflon termékcsaládot kiemelkedő vegyszerállósága és hőmérséklettűrése teszi megkerülhetetlenné. Lágy, puha, de nagy sűrűségű anyag, figyelembe kell venni alacsony mérettartását. Szigetelésre, tömítésre kiválóan alkalmas, ahogy olyan körülmények között is (pl. forró, vegyszeres közeg, gőz) megállja a helyét, ahol már csak nagyságrendekkel drágább alternatívák jöhetnének szóba a teflonon kívül. Lemez, fólia, rúd és cső formátumban is elérhető, rúdban pl. a 4 mm-től a 300+ mm átmérőkig.

Az alapkivitelen (natúr teflon vagy natúr PTFE) túl nagy méretválasztékban tudjuk ajánlani az üvegszálas kivitelt (üvegszálas PTFE, sztenderd változata 25% üvegszálat tartalmaz: PTFE GF25), valamint a szénszálas változatot, amely antisztatikus, elektromosan nem szigetel (ESD teflon, PTFE CG25 vagy grafitos teflon néven is előfordulhat).

Néhány fontos jellemző

Kémiailag rendkívül stabil
Szakító szilárdság: 16–25 MPa
Jó formaleválasztó képesség
Jól megmunkálható
Széles alkalmazási hőmérséklettartomány: -200°C-tól +260-300°C-ig,
Keménység (Rockwell): D 50 – D 75
Jó csillapítási képesség, szívós
Kis súrlódási tényező
Gyenge adhézió (tapadás)
Fiziológiailag semleges, élelmiszerrel és gyógyszerrel érintkezhet
Jó elektromos szigetelő képesség nedves közegben is

Fő alkalmazási területek

• Élelmiszer-, vegyi-, textilipari gépalkatrészek
• Általános tömítések, szigetelő elemek
• Preciziós műszeripari elemek
• Orvosi, gyógyszerészeti berendezések
• Csúszóvezetékek, formaleválasztó elemek, stb.

Megmunkálási technológia

Forgácsolás (esztergálás, marás, fúrás, fűrészelés): a hagyományos fém-, bizonyos esetekben famegmunkáló szerszámok – szénacél, gyorsacél, keményfém, gyémánt – használhatók, csak éles kivitelben. Hűtés javasolt, mellyel nagy forgácsolási sebességek alkalmazhatók (pl. v = 200–400 m/min esztergálásra és marásra, v = 50–100 m/min fúrásra).

Ragasztás: nem javasolt.

Elérhető formátumok

szénszálas teflon rúd
szénszálas teflon lemez

		Vizsgálat	Mértékegység	Érték
Alaptulajdonságok	Alapszín	-	-	fekete
	Sűrűség	DIN EN ISO 1183	g/cm³	2,08
	Vízfelvétel: (23ºC)	DIN EN ISO 62	%
	Éghetőségi fokozat UL94 szerint	DIN IEC 60695-11-10	-
Mechanikai tulajdonságok	Húzó szilárdság	DIN EN ISO 527-2	MPa	13
	Szakadási nyúlás	DIN EN ISO 527-2	%	60
	Nyomó szilárdság	EN ISO 604 1% / 2%	MPa
	Terhelés alatti deformáció (24h, 13.7Mpa, 23°C)	ASTM D 621	%	6
	Shore D keménység	DIN EN ISO 868	-	64
	Nyomó szilárdság	23°C, 2N/mm2, 1h	%
	Nyomó szilárdság	80°C, 10N/mm2, 56h	%
	Statikus súrlódási tényező	ASTM D 3028 (1)	-	-
	Dinamikus súrlódási tényező	ASTM D 3028 (1)	-	0,12
Hőtani tulajdonságok	Üvegesedési hőmérséklet	DIN 53765	ºC	-20
	Hővezetési tényező	ISO 22007-4:2008	W/ (K.m)	-
	Fajhő (20 C)	ASTM D4591	J/(g.K)	-
	Lineáris hőtágulási együttható (CLTE): 23 - 100ºC között	DIN EN ISO 11359-1;2	m/(m.K)x10-5	7,5
	Alkalmazható max. hőmérséklet levegőn - rövid idejű	-	ºC	260
	Alkalmazható max. hőmérséklet levegőn – tartós használatkor	-	ºC	260
	Alkalmazhatóság minimális hőmérséklete	-	ºC	-200
Elektromos tulajdonságok	Dielektromos állandó	IEC 60250	-	-
	Dielektromos veszteségi tényező (50 Hz)	IEC60 250	-	-
	Térfogati ellenállás	IEC60093	*Ωcm**	10 ⁷
	Felületi ellenállás	IEC60093	Ω	10⁶
	Átütési szilárdság	IEC 60243	kV/mm	-

Adatok

Modell:

Docaflon CG25 grafitos rúd 55

Rúd átmérő (mm):

Tömeg:

5,292 kg/darab
